ГТК · ГТП · ГП

Шумоглушители

Шумоглушитель гасит аэродинамический шум от вентиляторов, кондиционеров и воздухораспределителей, который иначе разносится по воздуховодам в помещения. Ставится в приточных и вытяжных системах жилых, общественных и производственных зданий.

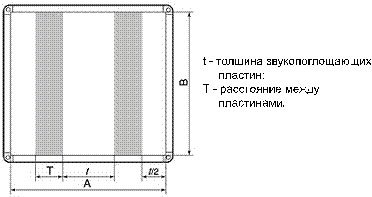

Делаем два типа. Трубчатые (ГТК — круглые, ГТП — прямоугольные): две трубы, внутренняя перфорированная, между ними — плита из стекловолокна с покрытием из стеклохолста толщиной 100 мм. Длина секции 1000 мм, активная часть 880 мм. Пластинчатые (ГП) — для больших сечений: кожух со звукопоглощающими пластинами на направляющих, из секций набирается глушитель нужной длины.

Рабочая среда — воздух и химически неагрессивные смеси до 80 °C при влажности до 60%. Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.

Трубчатые круглые ГТК

Марка	Сечение внутр., мм	Сечение наруж., мм	Длина, мм	Масса, кг
ГТК 125	125	315	1000	9,7
ГТК 200	200	400	1000	12,9
ГТК 250	250	450	1000	16,0
ГТК 315	315	560	1000	22,1
ГТК 400	400	710	1000	31,3
ГТК 500	500	800	1000	37,2

Трубчатые прямоугольные ГТП

Марка	Сечение внутр., мм	Сечение наруж., мм	Масса, кг
ГТП 100×200	100×200	300×400	18,8
ГТП 200×300	200×300	400×500	26,2
ГТП 200×400	200×400	400×600	29,6
ГТП 300×400	300×400	500×600	33,7
ГТП 400×400	400×400	600×600	37,3

Пластинчатые ГП (кожух 1000 мм)

Марка	Ширина, мм	Высота, мм	Масса, кг
ГП 800×500	800	500	68,2
ГП 1200×500	1200	500	95,8
ГП 1600×500	1600	500	123,4
ГП 800×1000	800	1000	105,3
ГП 1600×1000	1600	1000	185,1
ГП 2000×1000	2000	1000	225,0
ГП 1600×1500	1600	1500	259,2

Как выбрать тип глушителя

До сечений примерно 500×500 мм экономичнее трубчатые ГТК и ГТП — одна секция на фальцевом или фланцевом соединении. На больших сечениях эффективнее пластинчатые ГП: чем меньше шаг между пластинами, тем сильнее гашение, но выше потери давления. Ходовая схема — пластины 200 мм с шагом 200 мм; под другие требования считаем индивидуально по таблицам октавных полос.

Вопросы и ответы

Насколько шумоглушитель снижает шум?

Зависит от частоты и типоразмера. Например, ГТК на канале Ø100 гасит до 90 дБ на метр длины в полосе 2000 Гц, а на Ø500 — около 10–18 дБ в средних полосах. Подбираем марку по спектру шума вентилятора из его паспорта.

Куда ставить глушитель — до или после вентилятора?

С той стороны, куда уходит шум в обслуживаемые помещения; часто ставят с обеих сторон вентустановки. Место определяется акустическим расчётом проекта.

Запросить цену: шумоглушители

Перезвоним в рабочее время, посчитаем стоимость по вашим размерам или проекту.
